製品ラインナップ


製品ラインナップ / Kotex 蓄光ポリカーボネート樹脂(KLSシリーズ)

Kotex / 蓄光ポリカーボネート樹脂(KLSシリーズ)

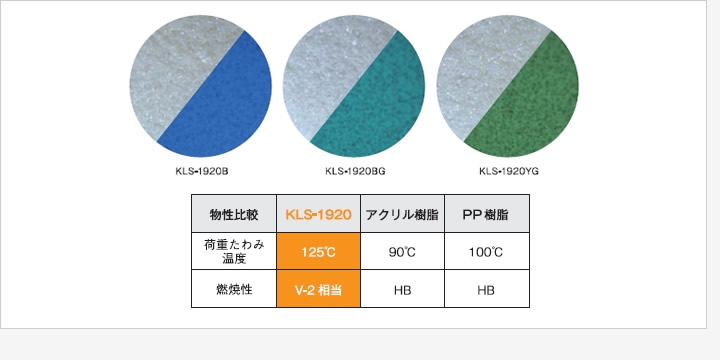

製品特長

KLSシリーズは他の蓄光プラスチック類(アクリル・PP等)と比べ耐熱性に優れ、
自己消火性を持つ蓄光ポリカーボネートです。

ポリカーボネート樹脂 販売

用途

災害時や停電時に於ける避難誘導製品や保安製品等

ポリカーボネート樹脂 販売

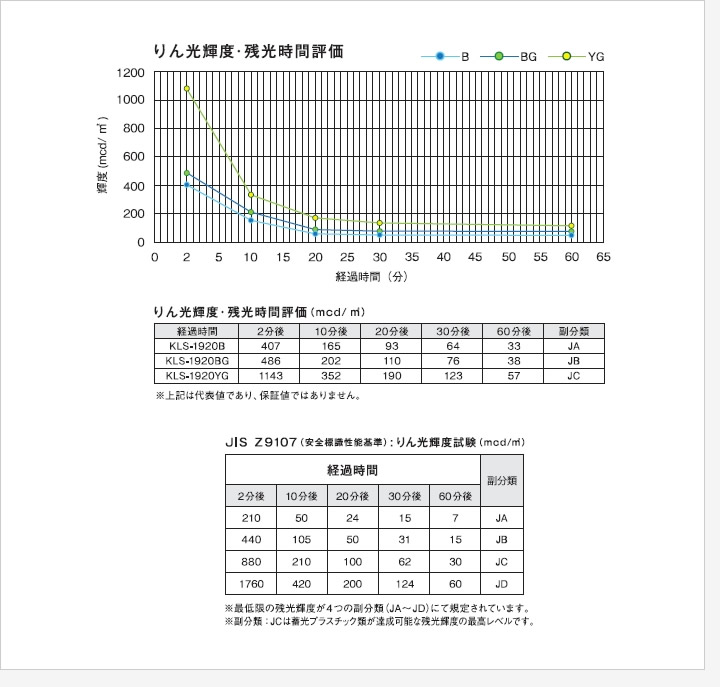

りん光輝度・残光特性

試験方法:JIS Z9107
試験条件:常用光源ランプ(D65)
励起条件:200L×照射/励起時間20分/測定時間60分
試験回数:3回

ポリカーボネート樹脂 販売

物性表

物性項目
試験方法
試験条件
単位
蓄光ポリカーボネート樹脂
(KLSシリーズ)

KLS-1920 YG・BG・B
機械的性質
アイゾット衝撃強度
ASTM
D256
1/8"
23℃
(ノッチ付)
J/m
kgf・cm/cm

107
11

引張破断点強度
ASTM
D638
-
MPa
kgf/cm²
48
490
引張破断点伸度
ASTM
D638
-
%
-
曲げ強度
ASTM
D790
-
MPa
kgf/cm²
94
960
曲げ弾性率
ASTM
D790
-
MPa
kgf/cm²
2250
23000
ロックウェル硬度
R scale
-
-
120
熱的性質
燃焼性
UL-94
-
-
V-2 相当
1.6mm
荷重たわみ温度
ASTM
D648
°C
125
メルトフローレート
ASTM
D1238

300℃
1.2kgf

g/10 min.
23
光学的性質
光線透過率
ASTM
D1003
3.0mm
%
-
屈折率
ASTM
D542
-

-

-
ヘーズ
ASTM
D1003
3.0mm
%
-
物理的性質
比重
ASTM
D792
-
-
1.28
吸水率
ASTM
D570

24時間@23℃
(水中)

%
0.2
成形収縮率
ASTM
D995
MD
TD
%
0.5-0.7
-
電気的性質
絶縁耐力
ASTM
D149
-
kV/mm
20
誘電率
ASTM
D150
-
2.9
誘電正接
ASTM
D150
-
0.009
耐アーク性
ASTM
D495
-
sec.
110
表面抵抗率

ASTM
D257

-
Ω・cm

物性値は代表値であり、保証値ではありません。着色剤、添加剤、金型デザイン、成型技術、成型物の寸法や形状により影響を受ける事があります。記載されている情報とお客さまが意図される用途との適合性についての判断は、お客さま自身の責任に於いて行ってください。

PDF ダウンロード

ダウンロード対象PDF カタログ/物性表

KLS-1920 YG・BG・B
