製品ラインナップ


製品ラインナップ / Ketex 高品質再生PEEK樹脂(PKRシリーズ)

Ketex / 高品質再生PEEK樹脂(PKRシリーズ)

製品特長

弊社独自の技術でリサイクル加工したPEEK樹脂です。

用途

過酷な環境下で使用されるギア・ネジ・ベアリング・結束バンド等の部品

ポリカーボネート樹脂 販売

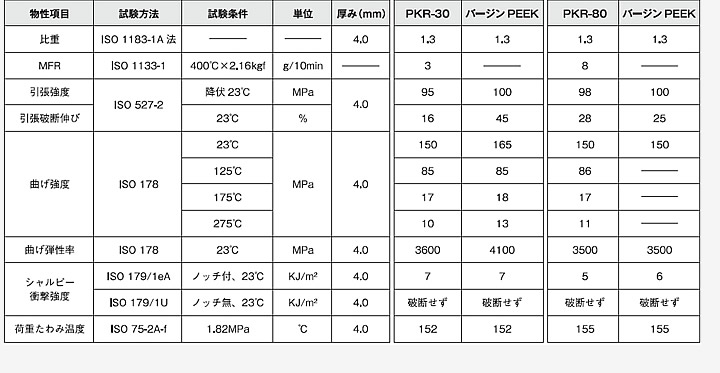

物性比較

ポリカーボネート樹脂 販売

※ 上記物性値は代表値であり、保証値ではありません。

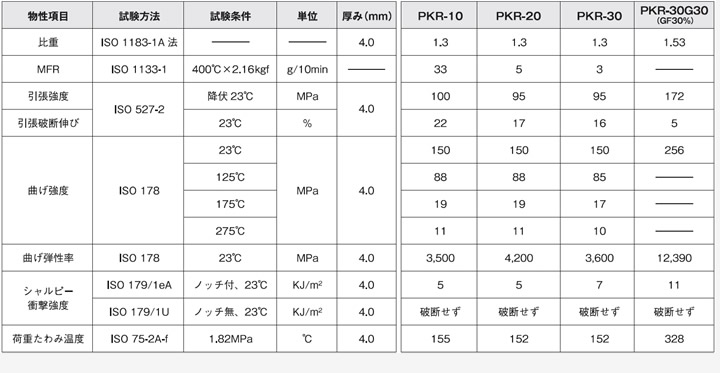

物性表

物性項目
試験方法
試験条件
単位
高品質再生PEEK樹脂
(PKRシリーズ)
PKR-10
PKR-20
PKR-30
PKR-30G30
(GF30%)

機械的性質

シャルピー衝撃強度
ISO 179
4.0t 23℃
(ノッチ付)
KJ/m²

5

5

7

11

(ノッチなし)
KJ/m²

破断せず

破断せず

破断せず

破断せず

引張降伏強度
ISO 527
4.0t 23℃
MPa
100
95
95
172
引張破断点伸度
%
22
17
16
5
曲げ強度
ISO 178
4.0t 23℃
MPa
150
150
150
256
4.0t 125℃
MPa
88
88
85
-
4.0t 175℃
MPa
19
19
17
-
4.0t 275℃
MPa
11
11
10
-
曲げ弾性率
ISO 178
4.0t 23℃
MPa
3500
4200
3600
12390
熱的性質

燃焼性
UL-94
-
-
V-1 相当
1.5mm
V-0 相当
1.5mm
V-0 相当
1.5mm
V-0 相当
0.5mm
荷重たわみ温度
ISO 75
1.82MPa
°C
155
152
152
328
メルトフローレート
ISO 1133-1

400℃
2.16kgf

g/10 min.
33
5
3
-
物理的性質

比重
ISO 1183
-
-
1.30
1.30
1.30
1.53
成形収縮率
ISO 294
MD
TD
%
1.0
1.3
1.0
1.3
1.0
1.3
0.3
0.9
電気的性質

耐電圧
IEC 60243-1
2.5mm厚
kV/mm
16
16
16
25
誘電率
IEC 60250
23℃ 1kHz
-
2.9
2.9
2.8
3.2
誘電正接
IEC 60250
23℃ 1MHz
-
0.005
0.005
0.003
0.005
体積抵抗率

IEC 60093

23℃
Ω・cm

物性値は代表値であり、保証値ではありません。着色剤、添加剤、金型デザイン、成型技術、成型物の寸法や形状により影響を受ける事があります。記載されている情報とお客さまが意図される用途との適合性についての判断は、お客さま自身の責任に於いて行ってください。

PDF ダウンロード

ダウンロード対象PDF カタログ/物性表

PKR-10
PKR-20
PKR-30
PKR-30G30
